Implante de antena de hoja Prelam YAE-25

Implante de antena de hoja Prelam YAE-25

Modelo: YAE_25
Entrega: EXW,FOB,FCA,CIF
Cantidad mínima de pedido: 1 conjunto
Lugar original de origen: Porcelana
Plazo de entrega: about 30-45 De

Cantidad:

Descripción del producto
Descripción de la aplicación

Especificación técnica del producto

Máquina de incrustación de antena de tarjeta sin contacto / Máquina de implantación de antena de hoja INLAY de tarjeta RFID / Implante de antena de hoja Prelam YAE-25

Descripción de la función

Esta máquina está diseñada para incrustar o implantar el alambre de cobre en las láminas intermedias INLAY según la pista diseñada con tecnología ultrasónica avanzada.
Es bien conocida como la máquina más confiable y económica en la producción de láminas INLAY. El servocontrol de 3 ejes Mitsubishi y el sistema de control de movimiento MOXA se aplican en el sistema de control para garantizar una alta precisión de posición.
La forma y el tamaño de la antena se pueden diseñar fácilmente en el software AUTOCAD.
La incrustación de la antena aplica la tecnología ultrasónica avanzada para garantizar un buen resultado de incrustación y una alta eficiencia.

Como máquina indispensable de la línea de producción de tarjetas RFID INLAY, la máquina de incrustación de antenas de tarjetas sin contacto YAE-25 también se conoce o se denomina máquina de implantación de antenas de hojas de entrada de tarjetas RFID, implantadora de antenas de hojas Prelam de tarjetas RFID o incrustador de cables de cobre de tarjetas sin contacto YAE-25.

Parámetros técnicos

1.Velocidad: 1500-2000 piezas por hora.

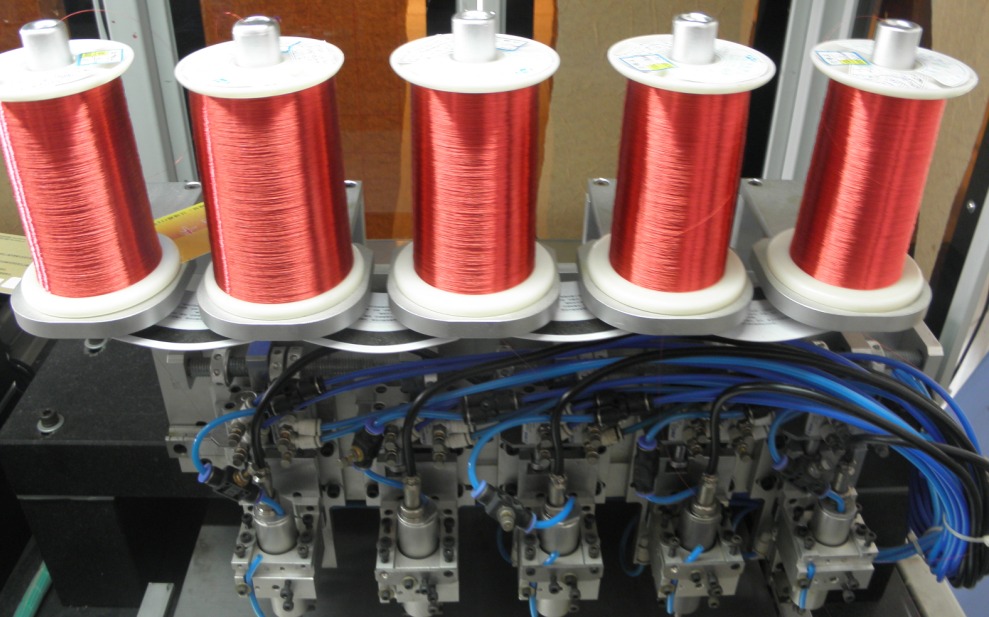

2.Número de cabezal de incrustación: 5 cabezas para diseño de 5 * 5.
3.Número de mesa de trabajo: 2 mesas de trabajo
4.Dimensión: L1750 ×W1150×H1600mm
5.Peso: 1500 KG
6.Fuente de alimentación: AC220V 50 / 60HZ 25A
7.Potencia: 3KW
8.Aire comprimido: 6 kg / cm2
9.Consumo de aire: 80 L / min.
10.modo de control: control de movimiento MOXA + servo Mitsubishi
11.Precisión: indexación de pasos de servo = 0.0125
12.Precisión de ajuste mecánico: 0.01 mm.

Esta máquina está diseñada para incrustar o implantar el alambre de cobre en las láminas intermedias INLAY según la pista diseñada con tecnología ultrasónica avanzada.
Nota: Mire el video de la máquina haciendo clic en la dirección de YOUTUBE:
https://www.youtube.com/watch?v=7E1s7SEETBI
