Machine de prélèvement de module IC sans contact

Machine de prélèvement de module IC sans contact

Modèle: YPP-4000
Livraison: EXW,FOB,FCA,CIF,CFR
Quantité minimum d'achat: 1 ensemble
Lieu d'origine: Chine
Délai: About 40 Date

Quantité:

Description du produit
Description de l'application

Machine de prélèvement de module IC sans contact/carte RFID INLAY feuille de sélection de puce/carte RFID Machine d'implantation de puce prélam YPP-4000

Description de la fonction

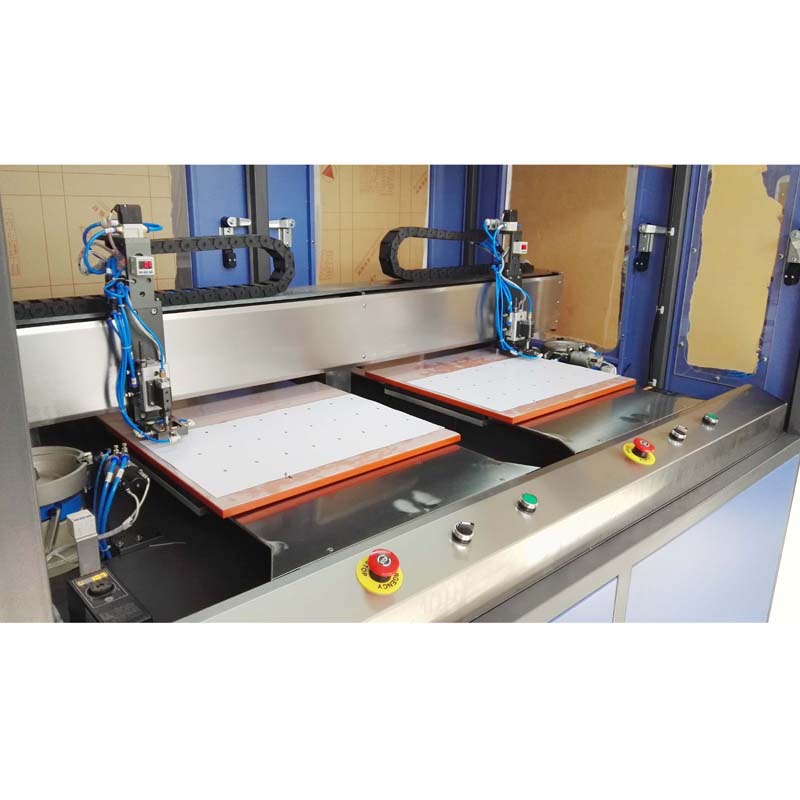

Cette machine est conçue pour placer avec précision la puce IC sans contact unique sur les trous de fixation de puce dans la feuille INLAY. Afin d'assurer la précision de la fixation des puces, les puces IC sont prélevées et placées sous vide après que le cylindre à air tienne la feuille de PVC pour assurer sa planéité.

Un capteur photoélectrique est appliqué pour surveiller et contrôler l'alimentation des copeaux. En cas de panne ou d'erreur, il donnera un avertissement et arrêtera la machine.
Des essieux doubles de haute précision sont utilisés pour prélever, déplacer et placer les puces avec contrôle PLC afin d'assurer une précision de position élevée.
L'emplacement de sélection ou de placement de chaque module peut être ajusté individuellement pour assurer une haute précision de positionnement.
Il est conçu pour disposer de deux unités de préparation de commandes et de deux tables de travail afin d'assurer une efficacité élevée.
L'unité d'injection de colle liquide est disponible dans le dernier design.
Il est contrôlé par Mitsubishi PLC avec un affichage d'interface homme-machine coloré de grande taille. Toutes les pièces pneumatiques sont fabriquées par SMC.
Différentes dispositions de feuilles (telles que 3×8/4×8/5×5) peuvent être exécutées sur la même machine.

La machine de prélèvement et de placement de modules IC sans contact YPP-4000 est également connue ou nommée sous le nom de sélecteur de puce de feuille d'INLAY de carte RFID, de machine d'implantation de puce de prélam de carte RFID ou d'implanteur de puce RFID YPP-4000.

Paramètres techniques
1. Vitesse : 4000-4500 pièces par heure.
2. Dimension : L1600×W700×H1900mm
3. Poids : 650 KG
4. Alimentation : AC220V 50/60HZ
5. Puissance : 3KW
6. Air comprimé : 6 kg/cm2
7. Consommation d'air : 30 L/min.
8. Mode de contrôle : système de localisation à deux axes PLC+
9. Précision de positionnement de la puce : ± 0,05 mm
Remarque : Veuillez regarder la vidéo de la machine en cliquant sur l'adresse YOUTUBE :
https://www.youtube.com/watch?v=-wImkT98n1Y

Cette machine est conçue pour placer avec précision la puce IC sans contact unique sur les trous de fixation de puce dans la feuille INLAY. Afin d'assurer la précision de la fixation des puces, les puces IC sont prélevées et placées sous vide après que le cylindre à air tienne la feuille de PVC pour assurer sa planéité.
