Máquina de selección y colocación de módulo IC sin contacto

Máquina de selección y colocación de módulo IC sin contacto

Modelo: YPP-4000
Entrega: EXW,FOB,FCA,CIF,CFR
Cantidad mínima de pedido: 1 conjunto
Lugar original de origen: Porcelana
Plazo de entrega: About 40 De

Cantidad:

Descripción del producto
Descripción de la aplicación

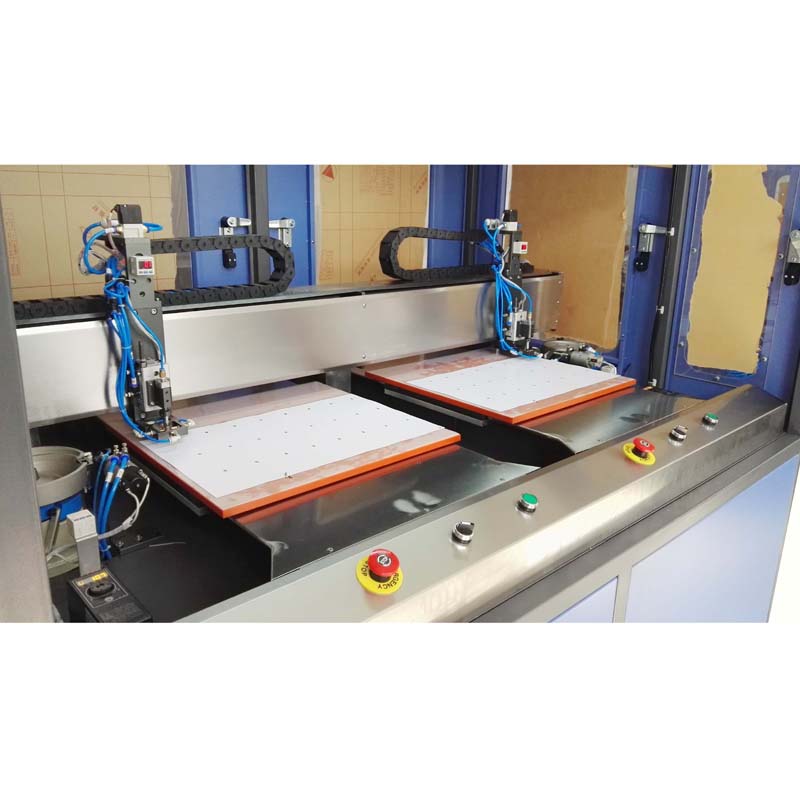

Máquina de selección y colocación de módulo IC sin contacto / Tarjeta RFID INLAY Sheet Chip Pick-place / Máquina de implantación de chip Prelam de tarjeta RFID YPP-4000

Descripción de la función
Esta máquina está diseñada para colocar con precisión el chip IC sin contacto en los orificios de fijación del chip en la hoja INLAY. Para garantizar la precisión de la fijación de las virutas, las virutas de circuito integrado se recogen y se colocan con vacío después de que el cilindro de aire sujeta la lámina de PVC para garantizar su planitud.

Se aplica un sensor fotoeléctrico para monitorear y controlar la alimentación del chip. Si ocurre una falla o error, dará una advertencia y detendrá la máquina.
Se utilizan ejes duales de alta precisión para recoger, mover y colocar las virutas con control PLC para garantizar una alta precisión de posición.
La ubicación de selección o colocación de cada módulo se puede ajustar individualmente para garantizar una alta precisión de posicionamiento.
Está diseñado para tener dos unidades de picking-colocación y dos mesas de trabajo para garantizar una alta eficiencia.
La unidad de inyección de cola líquida está disponible con el último diseño.
Está controlado por Mitsubishi PLC con una pantalla de interfaz hombre-máquina colorida de gran tamaño. Todas las piezas neumáticas están fabricadas por SMC.
Se pueden realizar diferentes diseños de hojas (como 3 × 8/4 × 8/5 × 5) en la misma máquina.

La máquina de recogida y colocación de módulos IC sin contacto de máquina YPP-4000 también se conoce o se denomina como tarjeta RFID INLAY Sheet Chip Pick-place, RFID Card Prelam Chip Implanting Machine o RFID Chip Implanter YPP-4000.

Parámetros técnicos
1. Velocidad: 4000-4500 piezas por hora.
2. Dimensión: L1600 × W700 × H1900mm
3. Peso: 650 KG
4. Fuente de alimentación: AC220V 50 / 60HZ
5. Potencia: 3KW
6. Aire comprimido: 6 kg / cm2
7. Consumo de aire: 30 L / min.
8. Modo de control: PLC + sistema de ubicación de doble eje
9. Precisión de posicionamiento del chip: ± 0,05 mm
Nota: Mire el video de la máquina haciendo clic en la dirección de YOUTUBE:https://www.youtube.com/watch?v=-wImkT98n1Y

Esta máquina está diseñada para colocar con precisión el chip IC sin contacto en los orificios de fijación del chip en la hoja INLAY. Para garantizar la precisión de la fijación de las virutas, las virutas de circuito integrado se recogen y se colocan con vacío después de que el cilindro de aire sujeta la lámina de PVC para garantizar su planitud.
